esp-12e

早速1つ目の記事。


先日購入したesp-12eの使い方を調べつつやってみました。

結果としてはATコマンドを受け付けるまでできました。

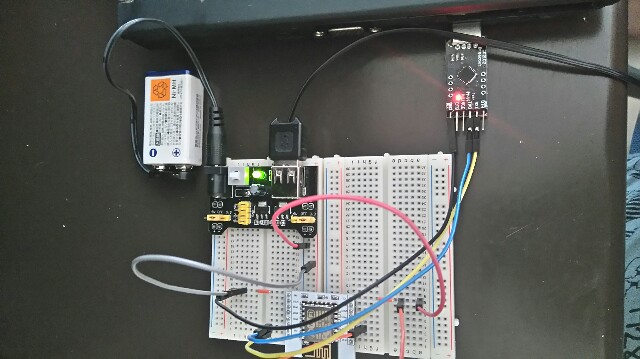

PCと接続しつつ、ブレッドボードに接続してる絵
f:id:kuriboo1002:20160702092315j:image

シリアル通信で通信している絵
Arduino IDEを使って通信)



今回かなり悩んだ部分を記載。

結線は下記のように行いました。

ESP-12E:VCC ⇔ 電源回路:3.3v
ESP-12E:GND ⇔ 電源回路:GND
ESP-12E:CH_PD ⇔ 電源回路:3.3v
ESP-12E:TXD ⇔ PC(シリアル通信):RXD
ESP-12E:RXD ⇔ PC(シリアル通信):TXD
PC(シリアル通信):GND ⇔ 電源回路:GND

この状態で、ArduinoIDEのCOMポート4(このときは4)を指定し、
シリアルモニタの設定は「CRおよびLF」「115200bps」にし、
ATコマンドを送るとOKが返ってきて通信できました。

この後、ファームウェアの書き換えや、Arduinoのスケッチ書き込みなどを試してみたいと思います。
なお、ATコマンドでAPとの接続を行った後に、Pingを打つと応答がありました。

以上!
